En la era de la industria 4.0, la diferencia entre el éxito de un proyecto y un fracaso costoso se mide en micras. La metrología ya no es solo el último paso de la cadena; es el eje que garantiza la rentabilidad, la seguridad y la innovación.
La metrología permite comparar el objeto real contra su modelo CAD original. Mediante mapas de color, los ingenieros pueden visualizar instantáneamente dónde sobra o falta material, acelerando la aprobación de las primeras piezas de una serie y reduciendo el scrap de forma drástica.
Ingeniería Inversa y Reconstrucción de Superficies
La ingeniería inversa permite digitalizar piezas que carecen de planos técnicos, ya sea por su antigüedad o por ser prototipos artesanales. A partir de la nube de puntos, se genera un modelo CAD paramétrico listo para ser fabricado o mejorado.
Calibración de Utillajes y Medios de Control
Un molde desgastado o una cuna de montaje desalineada pueden arruinar semanas de producción. La medición periódica asegura que las herramientas de fabricación sigan cumpliendo su función original, evitando paradas de línea imprevistas.
La metrología avanzada no solo detecta errores; los previene. Al integrar servicios de medición con y sin contacto, las empresas no solo aseguran la calidad, sino que optimizan todo su proceso de diseño y fabricación, reduciendo costes y tiempos de entrega.
Servicios de Medición Integral: Mucho más que Escaneo 3D
Para ofrecer una solución de 360°, es necesario combinar diversas tecnologías según la geometría, el material y la tolerancia requerida.
TECNOLOGÍAS MÁS DESTACADAS
- MEDICIÓN POR COORDENADAS (CMM)
Mediante palpadores físicos de rubí, estas máquinas ofrecen una precisión inalcanzable para otros métodos en piezas prismáticas y tolerancias críticas. Son indispensables para la validación de componentes de motor y sistemas de transmisión donde la exactitud es innegociable.
Ofrecemos servicios de inspección y verificación dimensional para piezas, componentes y conjuntos mecánicos, cumpliendo con los más altos estándares de exactitud y trazabilidad:
-
- Medición de piezas, galgas y utillajes de geometría compleja hasta 2000 mm.
-
- Elaboración de informes dimensionales completos, con comparación contra planos CAD o especificaciones técnicas.
-
- Programación y medición por CNC, garantizando repetibilidad y reducción de tiempos de inspección.
-
- Formación y asesoría técnica en interpretación de tolerancias geométricas (GD&T) y análisis de resultados.
Además, colaboramos en el proceso de aprobación de partes de producción (PPAP), incluyendo estudios de capacidad del proceso (Cp, Cpk) y verificaciones dimensionales alineadas con las especificaciones del cliente.
Nuestro alcance acreditado incluye:
Cotas de tolerancia dimensional: longitud, diámetro, radio y ángulo, con los siguientes rangos:
-
- Exteriores: L ≤ 2000 mm
-
- Interiores: 1 ≤ L ≤ 2000 mm
-
- Ángulos: 0° ≤ α ≤ 360°
Cotas de tolerancia geométrica según ISO 1101.
Esta acreditación garantiza que los resultados emitidos bajo nuestro alcance cuentan con trazabilidad metrológica asegurada, procedimientos validados y reconocimiento internacional (ILAC-MRA). Consulta nuestro alcance técnico.
-
- MEDIDORAS MULTISENSOR
Nuestro laboratorio dispone de máquinas de medir coordenadas de visión óptica de alta precisión, con un alcance de medida de 400 x 400 mm que garantiza una cobertura amplia y detallada en cada medida. Además, disponemos de un innovador sistema de palpado en continuo, interferometría láser y luz blanca, que permite realizar mediciones sin contacto con una precisión micrométrica.
Esta combinación tecnológica posibilita la verificación de perfiles, superficies complejas y geometrías internas o alojamientos de difícil acceso, asegurando resultados fiables incluso en piezas con altos requerimientos metrológicos.
-
- ESCÁNER LÁSER 3D PORTÁTIL
Cuando la velocidad y la densidad de datos son prioridad, los sistemas ópticos son la solución. El escaneado láser captura millones de puntos en segundos, permitiendo analizar superficies orgánicas y complejas (como moldes o carrocerías).
La medición mediante escáner láser 3D ofrece una captura tridimensional de alta fidelidad diseñada para aplicaciones de ingeniería inversa, control dimensional y metrología avanzada.
Su sistema de proyección estructurada y cámaras de alta resolución, permiten obtener modelos digitales con una precisión de hasta ±0.025 mm, garantizando resultados confiables incluso en geometrías complejas o superficies reflectantes.
Gracias a su procesamiento en tiempo real y al software de reconstrucción inteligente, el dispositivo optimiza la alineación automática de nubes de puntos y genera mallas listas para CAD, reduciendo significativamente los tiempos de digitalización. Compatible con los principales formatos de ingeniería (*.STL, *. STEP), facilita la integración con flujos de trabajo CAD/CAM y sistemas de inspección.
El uso de esta tecnología sin contacto permite escanear piezas pequeñas o componentes de gran tamaño con la misma eficiencia.

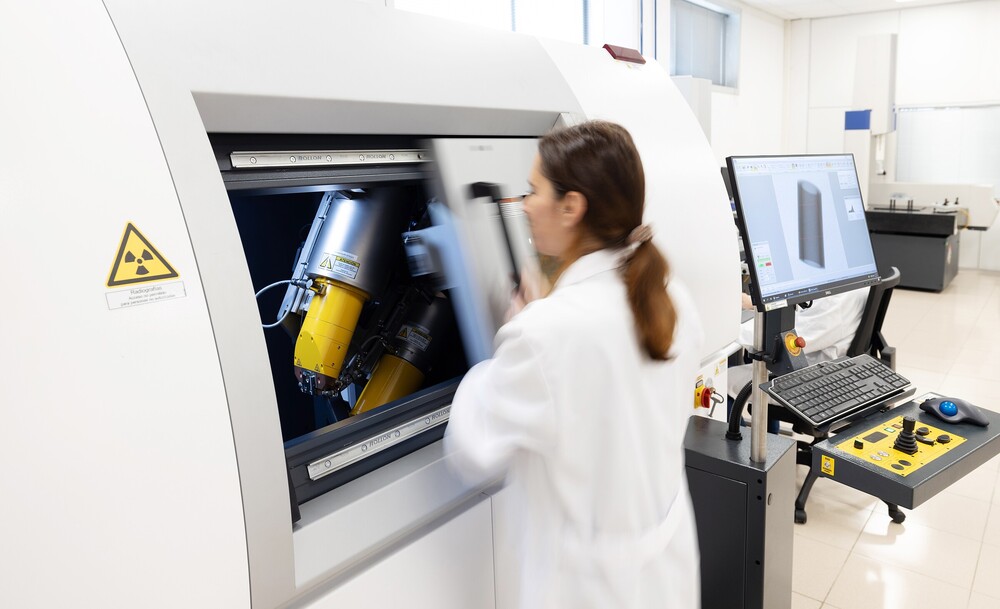

- TOMOGRAFÍA INDUSTRIAL
La tomografía computarizada industrial permite medir de forma simultánea las superficies externas e internas de una pieza sin necesidad de corte, proporcionando una representación tridimensional completa de ésta.
Facilita la comparación directa con el modelo CAD y el análisis dimensional integral, incluso en componentes ensamblados o con zonas de difícil acceso.
Nuestros servicios de tomografía ofrecen una solución avanzada para la metrología y el análisis no destructivo de componentes, con capacidad de operación hasta 195 kV.
Mediante el uso combinado de rayos X y el software de reconstrucción volumétrica, se obtienen modelos tridimensionales con resolución micrométrica, ideales para verificación dimensional, detección de defectos, control de espesores y validación de ensamblajes.
La tomografía industrial se ha consolidado como la herramienta más completa para el análisis geométrico integral de materiales metálicos, plásticos y compuestos, permitiendo comparar los datos escaneados con modelos CAD o tolerancias GD&T.
-
- MEDICIÓN DE ACABADOS SUPERFICIALES MEDIANTE RUGOSÍMETRO DE PALPADOR
Ofrecemos servicios especializados en medición de rugosidad y caracterización de acabados superficiales mediante rugosímetro de palpador de alta precisión, garantizando resultados fiables para el control de calidad y la validación de los procesos de fabricación.
Nuestros equipos permiten evaluar parámetros clave como Ra, Rz, Rt, Rq y perfiles de superficie conforme a las normas ISO 4287 / ISO 25178, asegurando la trazabilidad metrológica y la repetibilidad en cada medición.
Gracias al palpado mecánico de contacto, es posible obtener una lectura directa y detallada de la textura real del material, incluso en componentes de geometría compleja o con acabados funcionales críticos.
-
- MEDICIÓN DE PIEZAS E INSERTOS ROSCADOS
Metaltest dispone de amplia experiencia en medición de perfiles roscados interiores y exteriores de hasta 200 mm mediante medidoras de una coordenada horizontal de alta precisión.
En Metaltest integramos la experiencia y las tecnologías de medición más precisas adaptadas a tus necesidades. Nuestro personal te proporcionará el asesoramiento técnico necesario y te guiará en todo el proceso.
Entrega ágil de resultados, garantía de trazabilidad metrológica y confidencialidad de la información.
Contacta con nosotros para ampliar la información sobre estos servicios.
